深圳厂家出售 真空吸笔贴片机 SMT设备
其他电子产品制造设备
产品名称:其他电子产品制造设备
厂家报价:120.00元/台
所在地区:广东 深圳市宝安区
人工贴片机人工贴片机是手动表面贴装技术的重要工具, 它主要是人工摸拟贴片机的贴片嘴, 通过人工贴片机自身产生的空气压强差(反向真空), 将贴片元器件从料带直接吸起, 然后通过人工将元器件放置...
深圳厂家出售 真空吸笔贴片机 SMT设备详细介绍

人工贴片机
人工贴片机是手动表面贴装技术的重要工具, 它主要是人工摸拟贴片机的贴片嘴, 通过人工贴片机自身产生的空气压强差(反向真空), 将贴片元器件从料带直接吸起, 然后通过人工将元器件放置于相应的PADS位上, 通过已调整的气压吸力, 人工贴片机吸着力小于锡浆(贴片胶)的粘着力, 元器件自动放置在相应的PADS上。
另可通过调节开关调节吸力的大小以适应不同大小重量的元器件。
人工贴片机比传统的镊子更稳定, 效率更高。人工贴片机直接从料带拿料, 避免浪费元器件, 同时没有元件正反面及方向性的问题, 使贴片效率更高, 同时人工贴片机直接吸着元器件的背面, 避免镊子夹元器件的边位, 破坏焊盘位, 避免造成锡珠, 连焊及焊桥等现象。而且, 使用吸笔吸放IC的背面等, 避免IC脚歪斜可能造成的假焊, 连焊等现象。
人工贴片机与全自动SMT生产线配合使用, 对拾放异形元器件, 提高整条生产线的生产效率有着重要意义。而且配合全自动SMT生产线时, 对小批量生产或试验以及生产紧张时使用不失为一个好的替代办法。

型号

K-2000A

K-2000B

吸笔数

1

2

元件种类

SMT CHIP(0402--1206), IC(QFP, SOJ,BGA,ETC)

吸嘴口径

0.15--1.60MM

外形尺寸

50×40×80MM

80×60×120MM

功率

8W

气压

100PSI

电源

AC220V,

50/60HZ

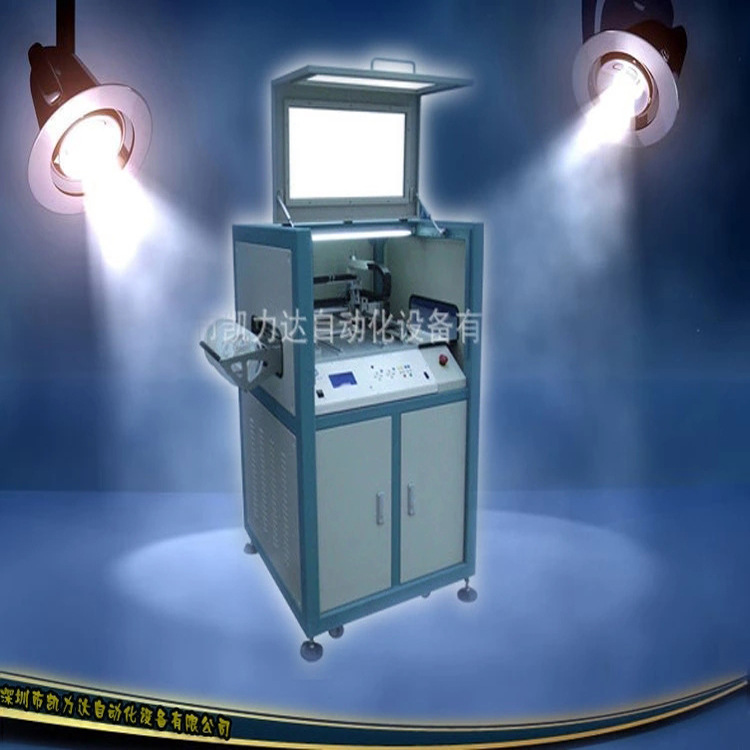

型号:KL-T08M
1 最大电路板面积:  300×400mm(可按照客户要求定做)
2 最大移动范围:    405×440mm
3 Z轴最大移动范围: 25mm
4 贴片速度:       4000(实贴)
5 0402封装器件:   4500(实贴)
6 贴片精度:       0.05mm
7 尺寸:         900×900×500mm
8 电源:         220V, 50Hz
9 压缩空气:      80psi(0.5Mpa)
10 带式喂料器:    标准8mm24组
11 功率:        200W
12 贴装头:       单头
13 转角:        自动同步转角
14 X/Y运行方式:   直线联动
15 气源:        内置膜片
16 操作系统:     V1.2
17 编程方式:     1, 点对点编程    2, V1.2下导入坐标,
18 导入文件规格:  PROTEL系列软件  PADS系列软件
19 机械精度:    0.00256mm



【技术参数】:
型号:KL-T08MJ
1 最大电路板面积:   300×400mm(可按照客户要求定做)
2 最大移动范围:    405×440mm
3 Z轴最大移动范围: 25mm
4 贴片速度:       4000(实贴)
5 0402封装器件:   4500(实贴)
6 贴片精度:       0.05mm
7 尺寸:          1200×1000×1500mm
8  电源:         220V, 50Hz
9 压缩空气:       80psi(0.5Mpa)
10 带式喂料器:     标准8mm 24组
11 功率:         200W
12 贴装头:       单头
13  转角:        自动同步转角
14 X/Y运行方式:    直线联动
15 气源:         内置膜片泵
16 操作系统:      V1.2
17 编程方式:      1, 点对点编程    2, V1.2下导入坐标,
18 导入文件规格:   PROTEL系列软件  PADS系列软件
19 机械精度:     0.00256mm

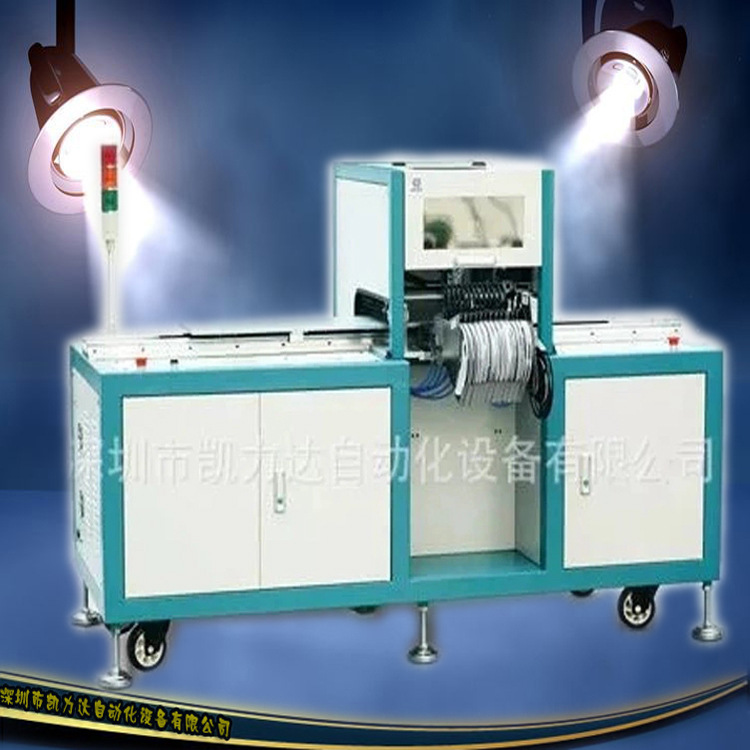

1 最大电路板面积: 1200×250mm(可按照客户要求定做)
2 最大移动范围: 1800×300mm
3 Z轴最大移动范围: 25mm
4 贴片速度: 7200(实贴) 最大贴片速度8200
5 动力系统: 自主研发
6 贴片精度: 0.01mm
7 尺寸: 2100×1200×1200mm
8 电源: 220V, 50Hz
9 压缩空气: 80psi(0.5Mpa)
10 带式喂料器: 标准8mm 12mm16mm feeder
11 功率: 400W
12 贴装头: 单头、双头
13 转角: 自动同步转角
14 X/Y运行方式: 直线联动
15 气源: 内置膜片泵
16 操作系统:1.4
17 编程方式: 1、点对点编程
              2、1.2下导入坐标,
18 导入文件规格: 任何PCB软件格式导出的坐标数据
19 机械精度: 0.00256mm
20 产品重量 500KG

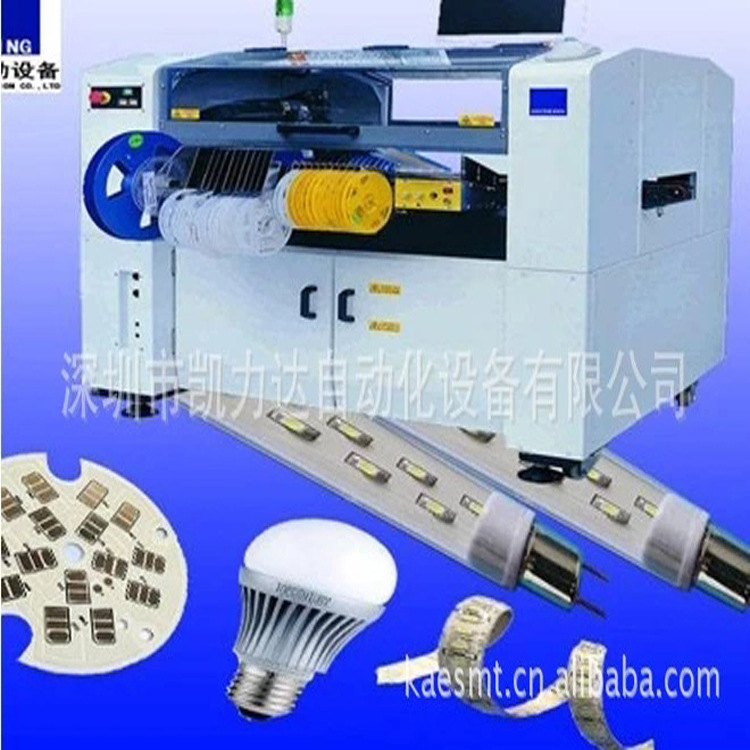

●最新研发适合生产各种LED贴片灯管的视觉贴片机(KL-898-LED), 该机器是全球首创在所有驱动轴应用最新的直线电机驱动技术, 可真正实现LED各种规格的PCB板贴片加工。两大核心技术的应用, 为广大中外用户提供最专业的LED贴片设备产品。

●视觉识别技术应用:六头LED视觉贴片机, 使用了我公司开发的视觉识别软件, 采取不停步快速拍摄定位技术, 实现光学影像扑捉定位、飞行对中; 实现识别对位, 包括PCB Mark点与零件的识别。

●所有主轴均使用磁悬浮直线电机全轴驱动。磁悬浮直线电机驱动的应用, 改进了原有伺服旋转式电机丝杆镙母存在速度低、噪音大的缺点。优势:高速、直线电机应用的是磁悬浮技术, 运动时无摩擦, 无阻力, 速度高, 使用寿命长。

●X、Y轴使用直线电机直线驱动, 直线编码器做全闭环控制, 表现更高速度及实现超强的贴装。PCB板轨道专业为1200mm长度的LED日光灯PCB板贴装应用设计; PCB板宽度可自动,调整只须在控制软件介面中设置PCB数据, 机器可自行调整导轨宽度。丰富多样的送料器选择可配置8mm、12mm、16mm、24mm、32mm、44mm、56mm送料器。





产品编号:
003
产品名称:

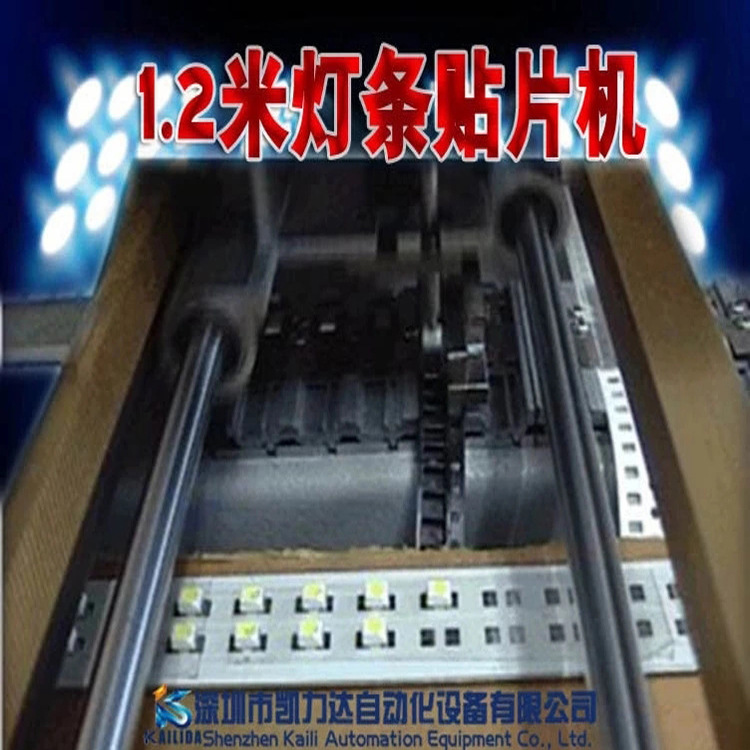

LED灯条自动贴片机 DX-L1200
规 格:
1.9mX0.7mX0.8m
产品备注:
可贴1.2米LED灯条
产品类别:
1.2米LED灯条自动贴片机

DX-L1200此机型非常适合贴长条形电路板。电路板长1.2米。



最大PCB尺寸:1200cmX15cm。

贴 片 速 度:生产实测4500只/小时, 最快7200只/小时。

适 用 元 件 :3528 5050 LED; 三极管; 0805, 1206, 1210电阻。

机器外形:1.9mX0.7mX0.8m, 120KG

电源:500W/220V

送料器:12mm专用1个, 8mm通用10个。

气源:压缩空气>3KG/cm²(客户自购小型空压机), 真空<0.3KPA(机器自带)

对于灯条建议拼5-8拼版, 宽度<10cm贴片效率较高。







产品参数:别名: SMT贴片机系列; 型号: 多款可选; 用途: 焊接; 是否提供加工定制: 是; 品牌: 深圳市凯力达自动化设备有限公司
